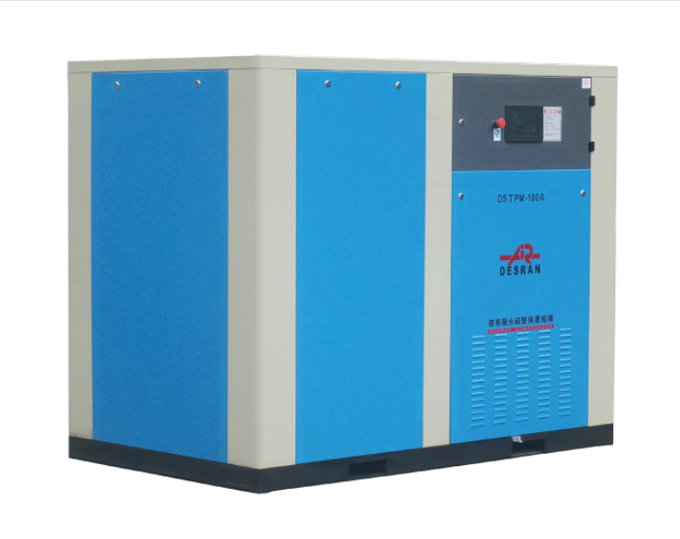

DSPM-50A永磁变频螺杆系列

  • 咨询热线:13816201321
  • 产品详情

产品简介



随着2015年政府工作报告的落地,“节能”依然是全年全行业的重中之重!传统的空压机由于在低负载运行效率上处于劣势,正在逐步的被变频空压机所替代。采用感应异步电机的普通变频空压机因节能效果明显,已经受到各行各业广泛的关注。但由于异步电机的结构问题导致电机效率不高,无法完全释放变频的潜能。因此永磁无刷变频螺杆机横空出世,它具有节能效果明显,温升低、启动性能好、轻载时效率高等优点。

1. 什么是永磁变频螺杆机
永磁变频螺杆机是在变频螺杆机的基础上,使用了永磁同步电机驱动的一种高能效变频螺杆机。

2. 什么是永磁同步电机?
永磁同步电机是由定子、永久磁钢转子、位置传感器、电子换向开关等组成的电机,与普通电机相比,最大的差别是使用了永磁体作为电机转子。主要特点为体积小、重量轻、损耗小、效率高、功率因数高等。


3. 传统变频空压机与永磁变频空压机比较
特征 传统变频空压机 永磁变频空压机
电机效率 <92% >95%
电机负载反应 负载反应动作慢 负载反应动作迅速
电机效率损失 有轴承摩擦及转子、电枢铜损等 无轴承摩擦及转子、电枢铜损等
电机维护 前后轴承需加注油脂 无轴承免保养\减少故障点
主机与电机连接  采用皮带、联轴器等,传动损失 直接传动,无传动损失

4. 永磁变频螺杆机如何省电?
a. 电机效率高
例如一台22kw的螺杆机,普通空压机的电机效率在88% 到 90%不等。永磁同步电机的效率在94%以上。同样22kw的空压机,普通电机满载时耗电为25kw 至 24.4kw, 而永磁同步电机的能耗为23.4kw。一小时永磁电机就能节约1 到1.6kw的电。
b. 低转速时,效率高;非满载时,能耗低

c. 恒定输出压力,免去多出2bar的压力负担,相比工频空压机节能14%。

德斯兰永磁变频螺杆机比普通变频螺杆机节能10%-15%,比工频螺杆机节能30%-40%

永磁变频螺杆机节能优势:
■ 高效率:取消了励磁系统损耗,提高了效率5-12%。功率因数高,力矩惯量比大,定子电流和定子电阻损耗减小,且转子参数可测、控制性能好。电机直接驱动,无转速滑差,无需轴承和连接传动,效率提高3%以上。轻载时较同规格异步电机效率提升15-35%左右,无论轻载、重载,始终保持高效。目前德国德斯兰采用的永磁电机能效达到国家1级能效标准。
■ 非满载时,依然高效:永磁电机能效在满负荷运行时比常规异步电机一般高9%以上,随着转速降低,其能效基本保持不变,而异步电机随着转速降低其能效将大幅度降低,甚至降低至50%以下。
■ 稳定:同步电机响应速度快,在排气响应度上表现卓越。

永磁变频控制更节能

有了变转速控制技术,压缩机的排气量可以和用气量完美的结合起来,完全避免了卸载功率的损耗;在间断性用气的状态下,通过软起动的零负荷作用,避免了电流和扭矩的峰值,因而机组可以无限次的起停。真正做到0~100%无极变速,最大限度控制无用功能的产生;免去多出2bar的压力负担,让机组直接节能14%,因为每降低1bar的工作压力,可节省7%的能量损耗。

永磁变频螺杆机技术参数

型号 电机功率 排气量/排气压力(m3.min/Mpa) 外形尺寸 出口管径 机组重量
(KW) (L×W×H)mm (kg)
DSPM-10A 7.5 1.2/0.7 1.1/0.8 0.95/1.0 720*600*820 G3/4 150
DSPM-15A 11 1.7/0.7 1.6/0.8 1.4/1.0 970*750*1000 G3/4 230
DSPM-20A 15 2.4/0.7 2.2/0.8 2.0/1.0 970*750*1000 G3/4 260

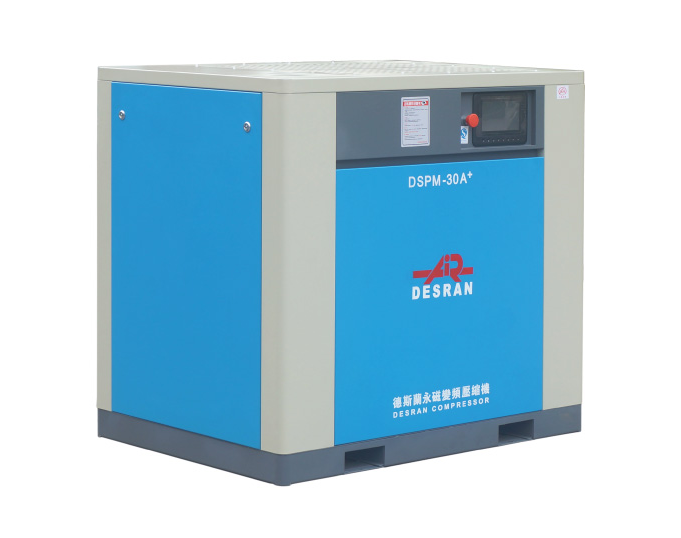

DSPM-30A 22 3.8/0.7 3.5/0.8 3.2/1.0 1200*850*1100 G1" 340
DSPM-40A 30 5.2/0.7 5.0/0.8 4.3/1.0 1200*850*1100 G1 1/4" 420
DSPM-50A 37 6.4/0.7 6.1/0.8 5.7/1.0 1350*950*1225 G1 1/2" 490
DSPM-60A 45 8.0/0.7 7.7/0.8 7.0/1.0 1350*950*1225 G1 1/2" 580
DSPM-75A 55 10.5/0.7 9.8/0.8 8.7/1.0 1650*1170*1440 G2" 920
DSPM-100A 75 13.6/0.7 13.3/0.8 11.6/1.0 1800*1200*1570 G2" 980
DSPM-125A 90 16.3/0.7 16.0/0.8 14.6/1.0 1800*1200*1570 G2" 1050
DSPM-150A 110 20.8/0.7 20.6/0.8 17.0/1.0 2380*1650*1900 DN65 1850
DSPM-180A 132 24.8/0.7 24.0/0.8 20.6/1.0 2380*1650*1900 DN65 1900
DSPM-220A 160 28.5/0.7 27.0/0.8 23.2/1.0 2900*1800*1950 DN80 2800
DSPM-250A 185 32.5/0.7 30.2/0.8 27.0/1.0 2900*1800*1950 DN80 3000
DSPM-270A 200 34.5/0.7 33.5/0.8 32/1.0 2900*1800*1950 DN80 3100
DSPM-300A 220 38.6/0.7 36.4/0.8 33.1/1.0 3250*2000*2100 DN100 3600
DSPM-340A 250 43.9/0.7 42.5/0.8 38.8/1.0 3250*2000*2100 DN100 4000
